Технология изготовления бетонных колец с использованием виброформ:

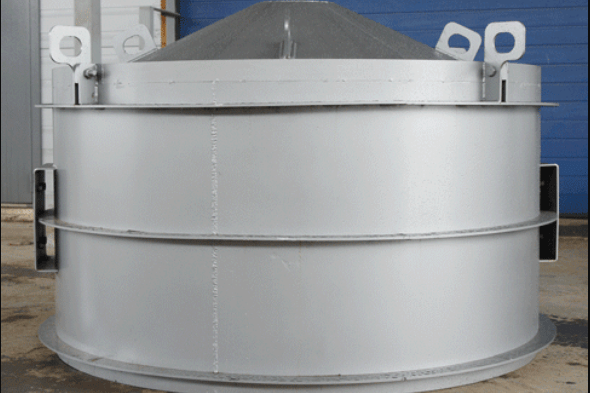

Виброформа
Виброформа - это две отдельных опалубки: наружная обечайка и сердечник. На внешней обечайке закреплены вибраторы, которые выполняют поверхностное виброуплотнение полусухой бетонной смеси, загруженной в виброформу. Виброформа мобильна. В процессе формования колец обе опалубки виброформы поочередно переставляются кран-балкой.

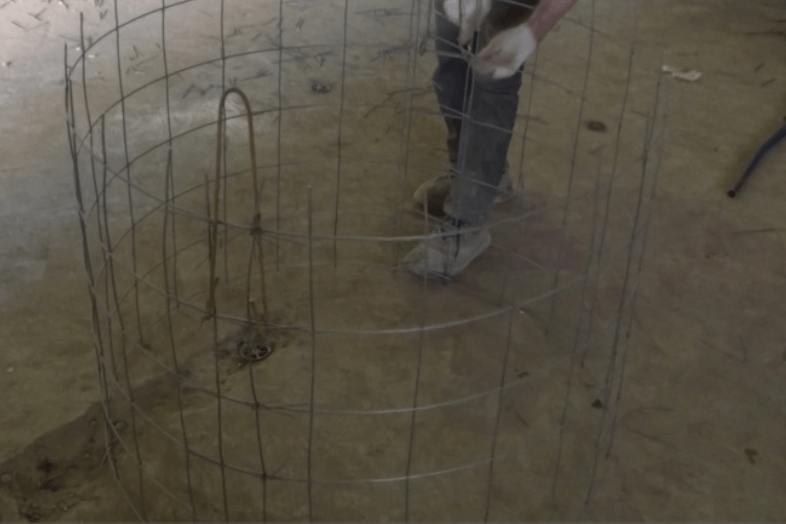

Армирование колодезных колец
Для придания бетонным кольцам дополнительной прочности, на этапе формования, изделия армируются. Укладка арматуры производится перед заполнения виброформы бетонной смесью. Как правило, для армирования используется сетка Вр с ячейкой 200х200мм, диаметром 4мм. Перед укладкой в форму, арматурная сетка вяжется в кольцо. Высота арматурного кольца должна быть меньше высоты готового изделия. Арматуру может прижать бетонной смесью к стенке формы, что в дальнейшем неизбежно приведет ее к коррозии и разрушению. Чтобы этого не произошло, на проволоку одеваются специальные пластиковые фиксаторами арматуры “Звездочка”.
Процесс изготовления
- арматурный каркас закладывается в подготовленную к формованию виброформу
-Смесь выгружается на сердечник виброформы
-Остатки смеси укладываются и разравниваются вручную с помощью мастерка.
-После завершения процесса виброуплотнения, который продолжается пару минут, производится немедленная распалубка. -Сначала извлекается сердечник виброформы.
-Затем извлекается наружная обечайка
Готовое изделие остается набирать прочность, необходимую для транспортирования, на месте его формования.
Нет результатов, уточните запрос

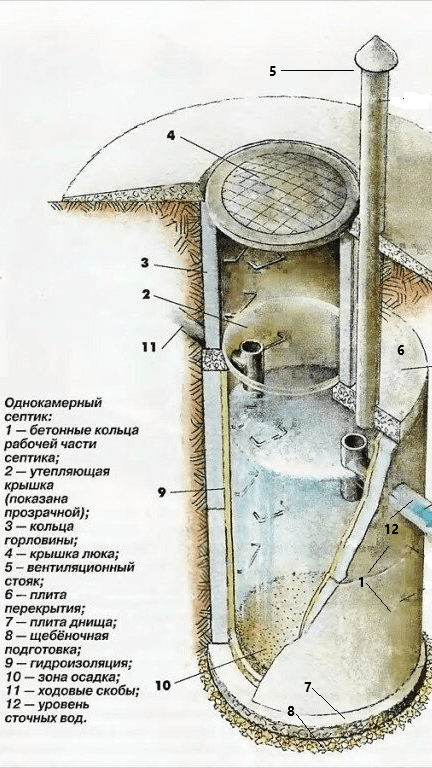

Как устроен канализационный колодец
Конструктивно все колодцы состоят из следующих компонентов:
-Основание или днище. Чаще всего это круглая плита. В фильтрующих колодцах роль основания играет слой гравия или песка, через который легко проходит вода;
-Ствол шахты. Осуществляет роль рабочей камеры, предназначенной в зависимости от назначения для сбора жидкости, осмотра или ремонта. Внутри шахты располагается лестница или монтируются скобы для спуска и подъема на дно колодца. Также сюда подводят и отводят канализационные трубы;
-Горловина. Это верхняя плита перекрытия, в которой предусмотрено отверстие люка с крышкой, позволяющее получить доступ внутрь рабочей камеры для производства работ или откачки сточных вод;
-Дополнительные устройства. Современные колодцы могут оборудоваться приспособлениями от промерзания, дождеприемниками и другими механизмами.
-Ствол шахты. Осуществляет роль рабочей камеры, предназначенной в зависимости от назначения для сбора жидкости, осмотра или ремонта. Внутри шахты располагается лестница или монтируются скобы для спуска и подъема на дно колодца. Также сюда подводят и отводят канализационные трубы;
-Горловина. Это верхняя плита перекрытия, в которой предусмотрено отверстие люка с крышкой, позволяющее получить доступ внутрь рабочей камеры для производства работ или откачки сточных вод;
-Дополнительные устройства. Современные колодцы могут оборудоваться приспособлениями от промерзания, дождеприемниками и другими механизмами.
Бетонный колодец
На сегодняшний момент бетон является самым распространенным материалом для изготовления канализационных колодцев. Классический способ оборудования шахты – бетонными кольцами. Их можно относительно просто установить, также они прочные и долговечные. Однако вместе с преимуществами существуют и недостатки. Большой вес (одно кольцо может весить 0,6 тонны) изделий вынуждает использовать специальную технику для транспортировки. В некоторых случаях появляется необходимость герметизации стыков, что также является минусом. Бетон обладает относительно высокой пористостью. Это заставляет делать дополнительную гидроизоляцию.
Установка железобетонных колодцев
На видео можно увидеть каждый этап установки сооружения от подготовки грунта до установки люка.
